Повербанк для дому

Повербанк для квартири на LiFePO4 акумуляторах.

Технічне завдання

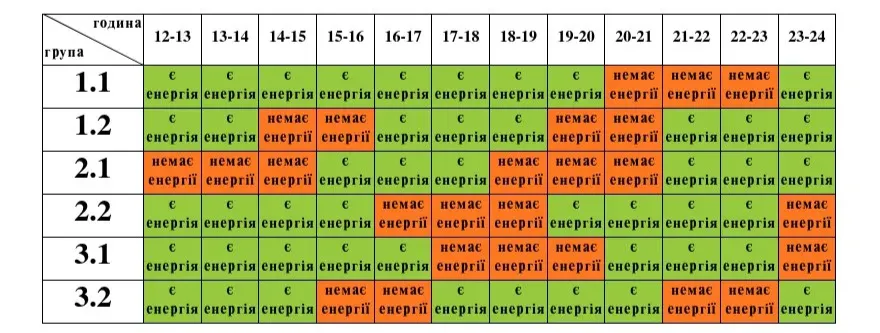

Через російську агресію та атаку на Українську інфраструктуру час від часу відбувається вимкнення світла. Графік увімкнення світла у Львові можуть міняти по декілька разів на день.

Тому нарешті дійшли руки щоб замовити акумулятори та зібрати повербанк для квартири. Ми живемо на орендованій квартирі, тому ТЗ трішки специфічне.

• потужність 3кВт макс мало би хватити на квартиру
• основні пристрої які повинні працювати: котел газовий, холодильник, світло
• ємність акумулятора десь 6кВт*год мало би хватити
• окремо стояча на коліщатах, щоб при можливості можна було просто перенести на іншу квартиру

Компоненти

1. Інвертор на 3кВт
2. акумулятор LiFePO4 на 280Ah, 8 шт
3. плата BMS на 200А
4. корпус

Інвертор

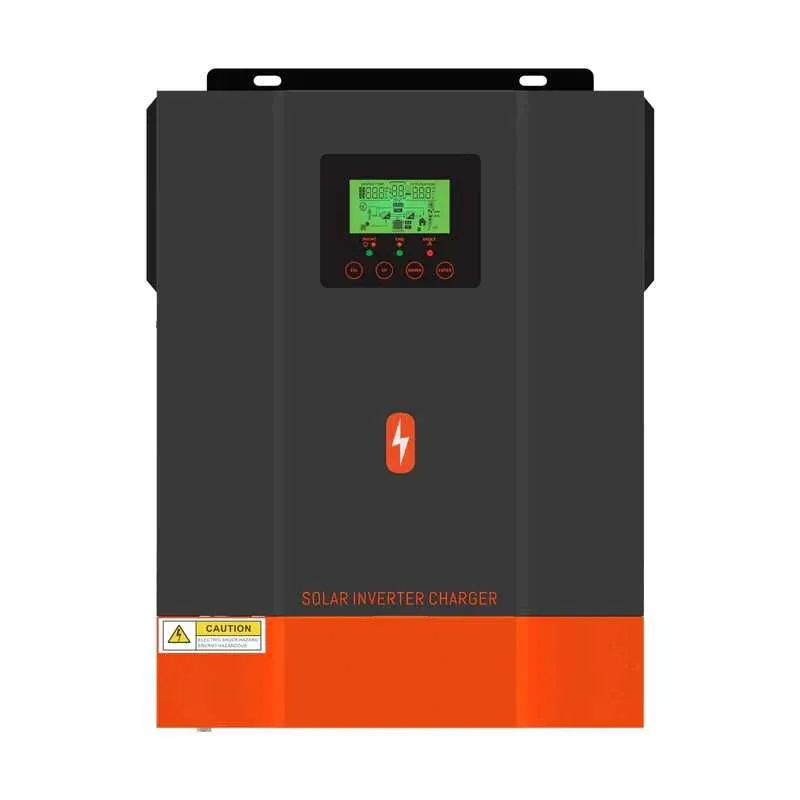

PowMr 3000W Hybrid Solar Inverter, купував на алі

Основні параметри:

модель	POW-HVM3.2H-24V-N
напруга	24В
потужність	3кВт
макс струм для зарядки акумуляторів від мережі	60А (1440Вт)
підключення	WiFi
моніторинг	потужність наявність менержі заряд акумулятора

PowMR Inverter

Акумулятори

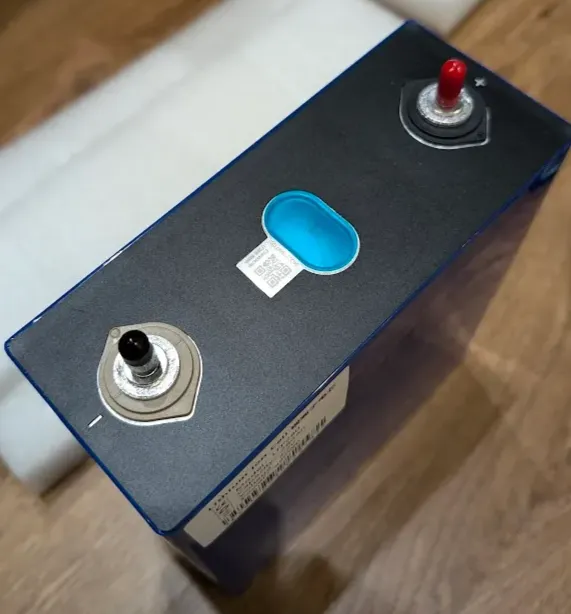

Акумулятори я брав LiFePO4. Замовляв на сайті deligreencs.com

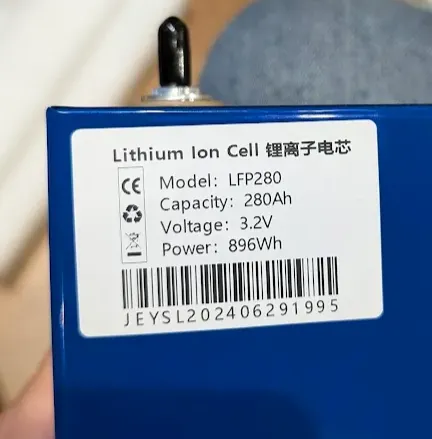

ємність	280 Ah (896 Wh)
номінальна напруга	3.2 V
робоча напруга	2.5V-3.65V
макс струм заряду	1С (тобто 280А)
рекомендований струм розряду	0,5С (140А) <	> макс 3С ( тобто 840А)
кількість циклів заряду	8000 (до 80% ємності)
маса одного	5,5 Кг
Кріплення шин болти	М6

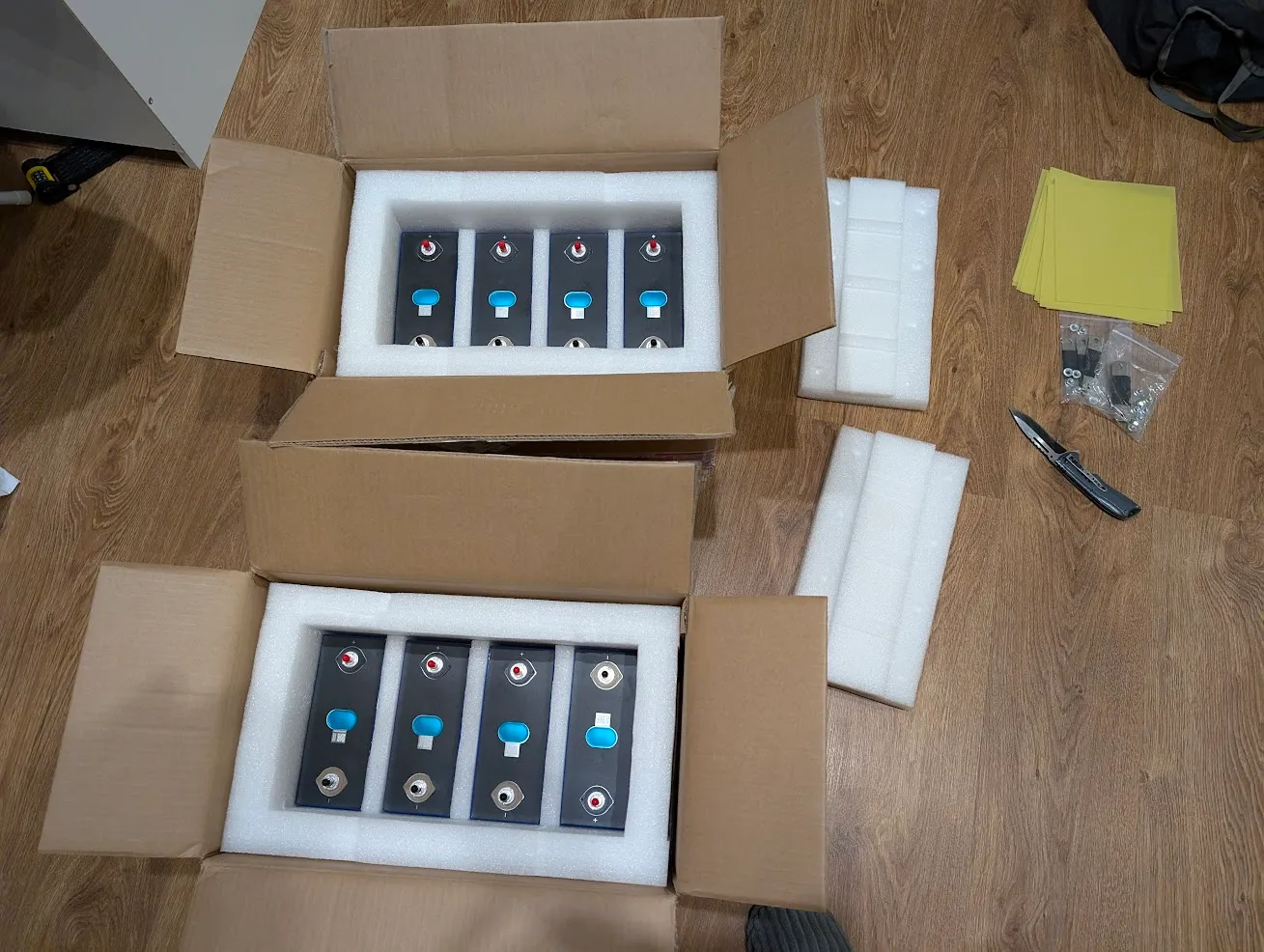

Ішли більше 2 місяців, прийшли гарно запаковані, опір тож ніби ок.

Плата BMS

Купив від Jikong. Робочий струм розраховується в залежності від потужності інвертора. В мене на 3000 Вт / 24 В = 125А. Я взяв із запасом на 200 А.

модель	JK-B1A8S20P
напргуга	3-8S (9.6V - 25.6V)
струм	200A (піковий 350А)
струм балансування	1А
інтерфейс	блютуз

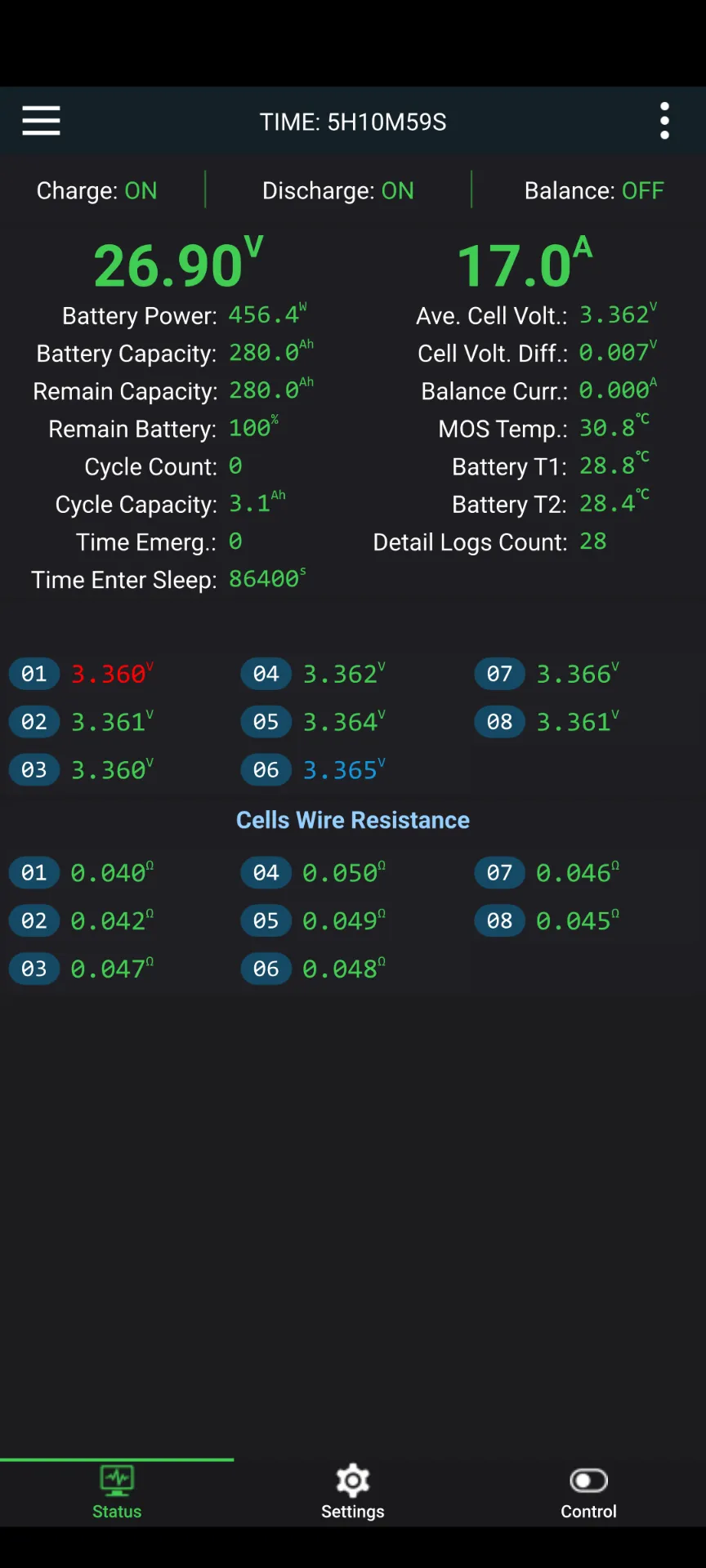

Апку на андроїд можна скачати з PlayMarket

Корпус

Я спочатку хотів купити готовий металевий. Продається на алі, або можна найти на prom.ua. Але його вартість трішки кусається, десь в районі 8к грн на 8 акумуляторів. Тому вирішив замовити порізку з дсп, типу тумбочка.

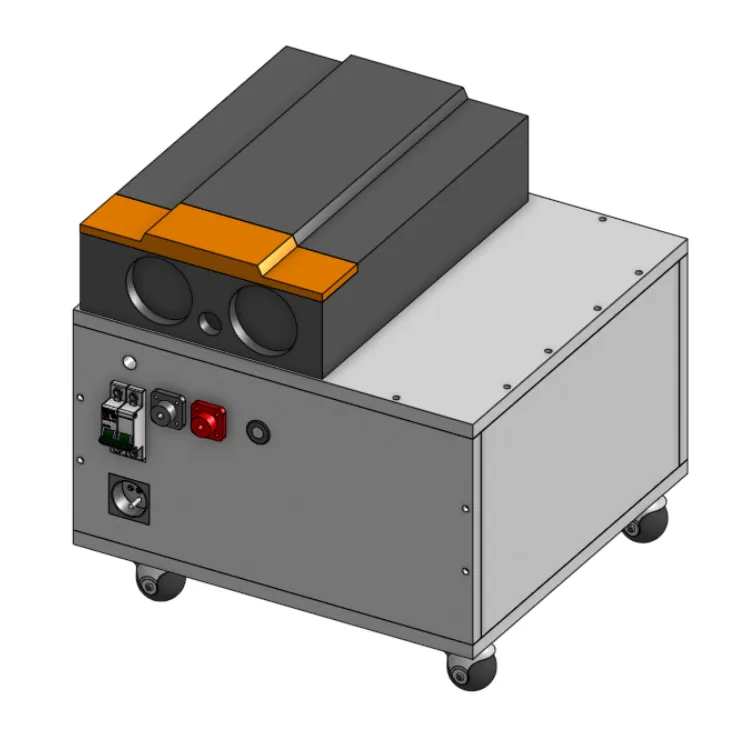

Намалював модель в oneshape, замовив у Львові, десь за тиждень зробили. Модель та всі креслення доступні для редагування ось тут OneShape

Підключення

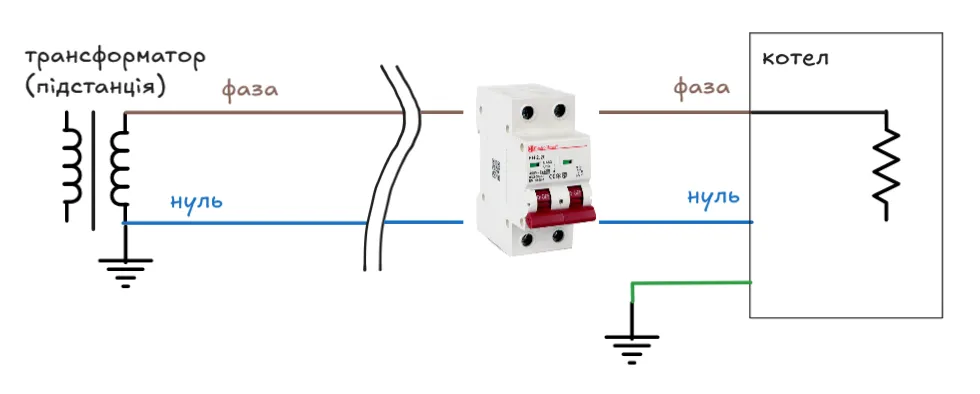

Газовий котел потребує заземлення. Якщо котел до інвертора напряму, то котел покаже помилку і не запуститься. Десь почитав на просторах інтернету що котел є фазозалежним, тобто котлу потрібна чітка фаза на одному дроті а нуль на іншому. А якщо тикнути тестером напруги (така викрутка з лампочкою) на кожен вихід з інвертора, то він буде світитися на двох виходах, тобто виходить ніби дві фази. Тому одну з низ треба зробити нулем.

Якщо автоматом відключити фазу та нуль від міста, тоді нуля в квартирі не буде, і котел працювати без нуля тож не буде.

В моєму варіанті підключення, і вхідний автомат не вимикаю, і виходить інвертор бере нуль від міста через дріт який позначений “зарадка акумулятора”.

Але це все на ваш страх та ризик! Якщо щось спалите то буде самі винуваті.

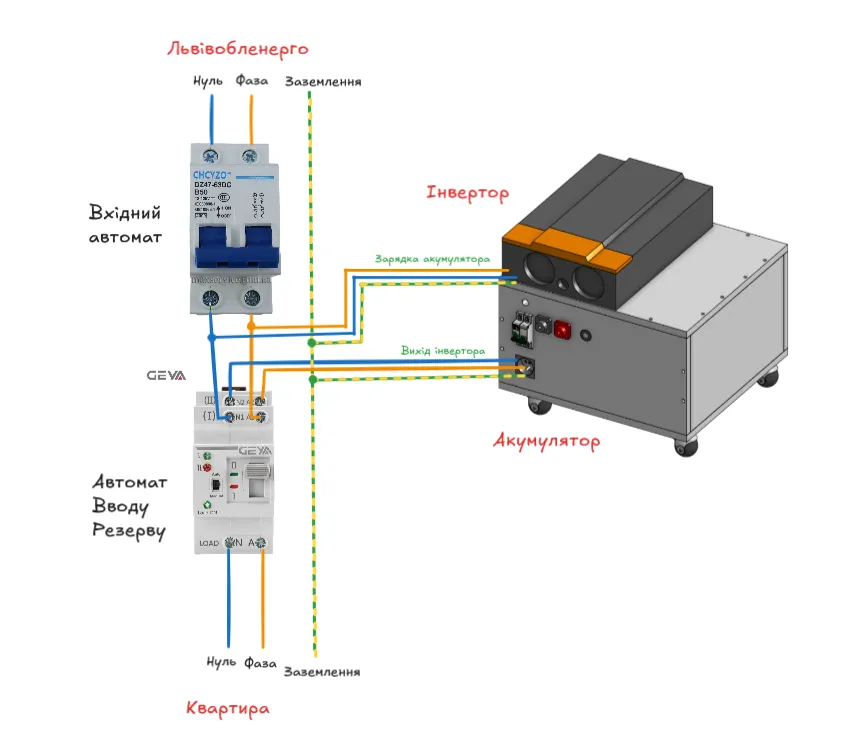

У мене підключення до квартири виглядає ось так

Загальна вартість

інвертор	230$
акумулятори 8шт	682$
плата BMS	68$
корпус	36$
	1016$

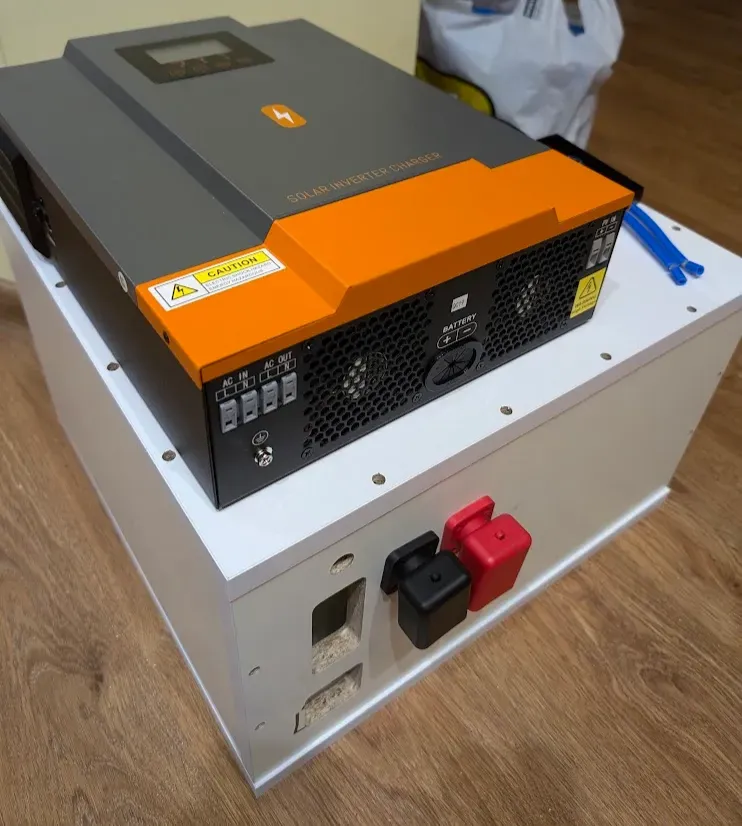

Вийшла така собі невеликий повербанк для квартири на 896Wh*8 = 7168Wh ємності.

Плюси:

• при розрахунку що квартира буде споживати десь нехай 300W в середньому, то мало би хватити майже на 24 години безперервної роботи.
• Дуже зручно з коліщатками, можна відкотити в іншу частину квартири щоб не заважала коли не використовується.
• зарядка акумів іде струмом 60А, тобто десь виходить потрібно 4.6 год щоб повністю зарядити. Як на мене досить непогано, враховуючи з поточними відключеннями він розряджається лише до 80%.

Недоліки :

• інвертор голосно шумить при потужності більшій за 400 W. При зарядці в тому числі. В квартирі трішки напрягає. Треба доробити регулювання швидкості по температурі радіаторів.
• коли підключений навіть без навантаження, то час від часу вмикає вентилятори
