Вело світло

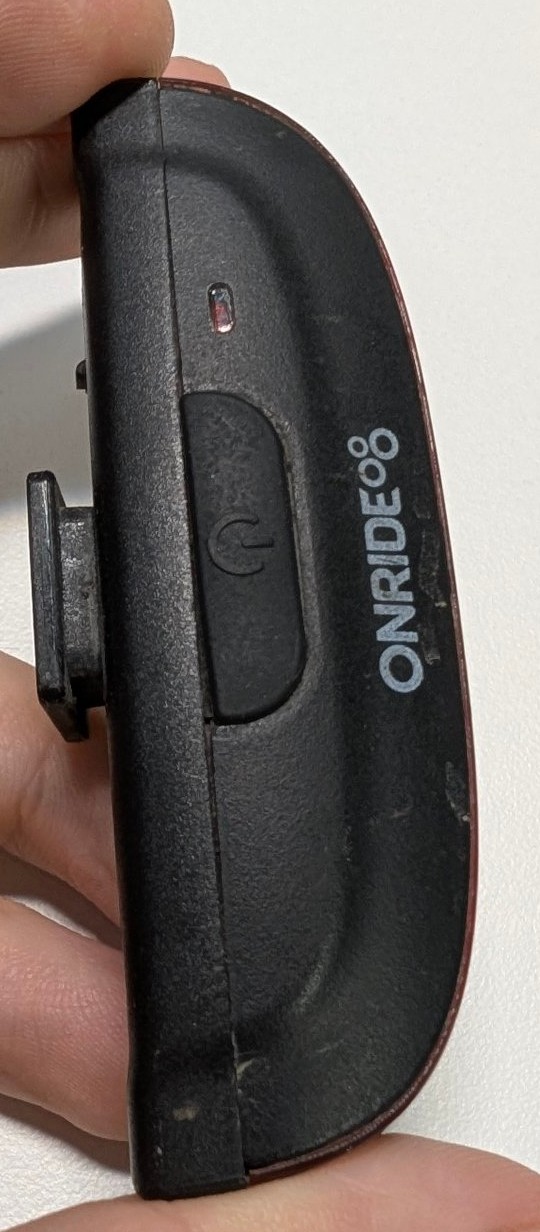

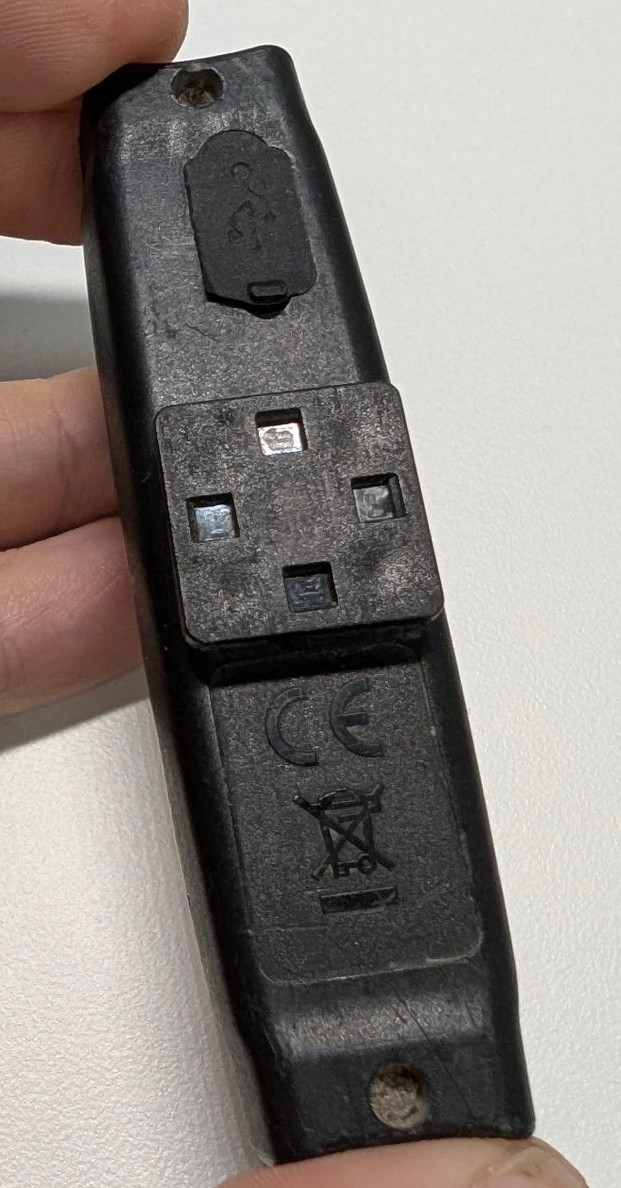

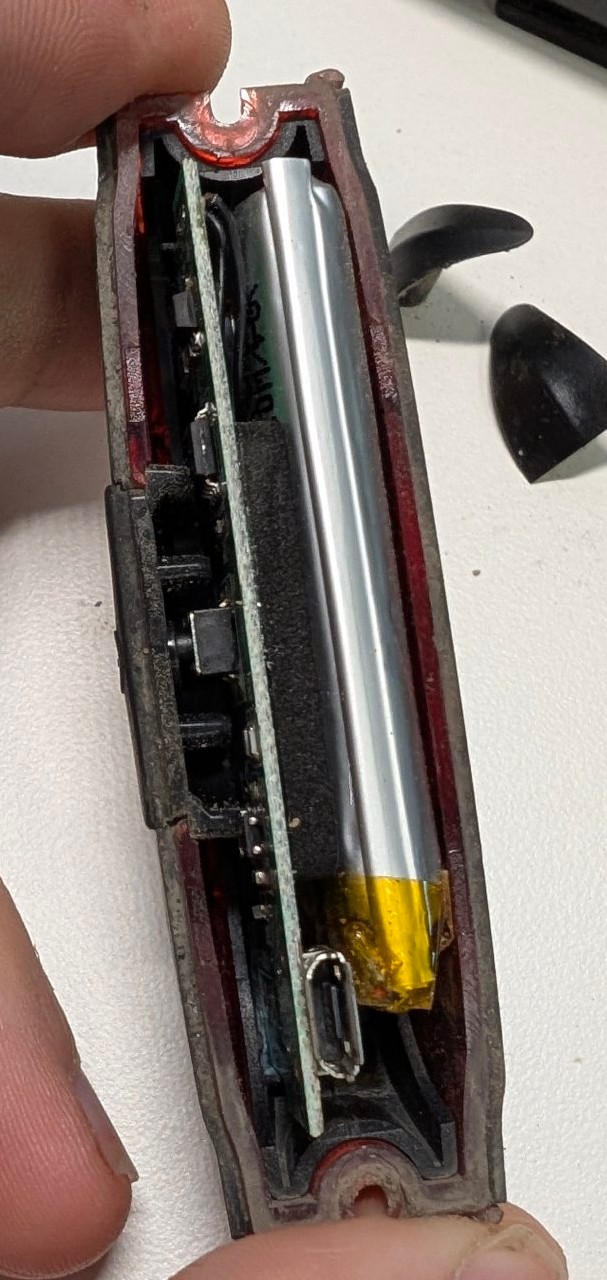

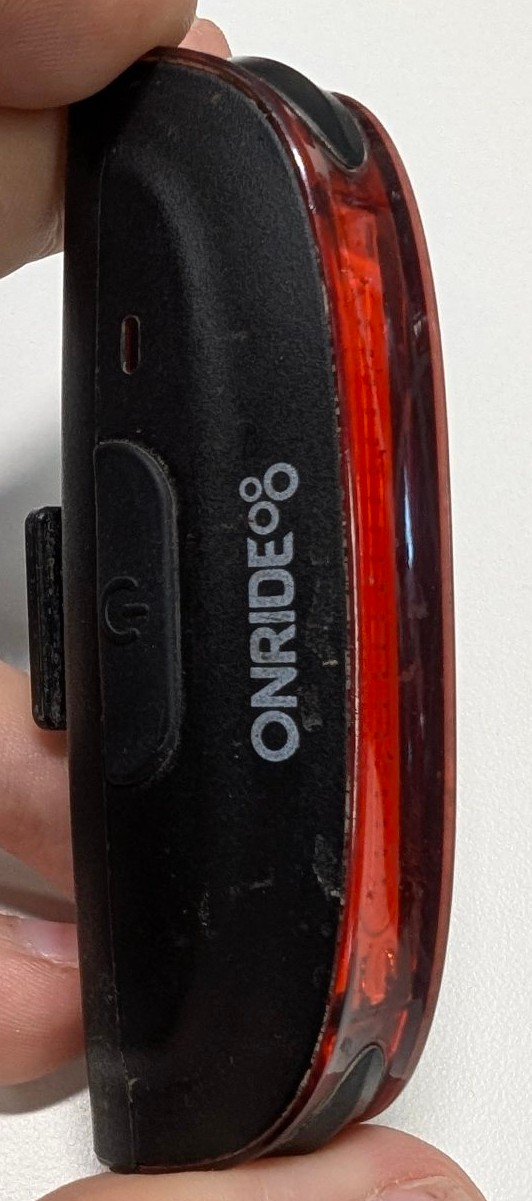

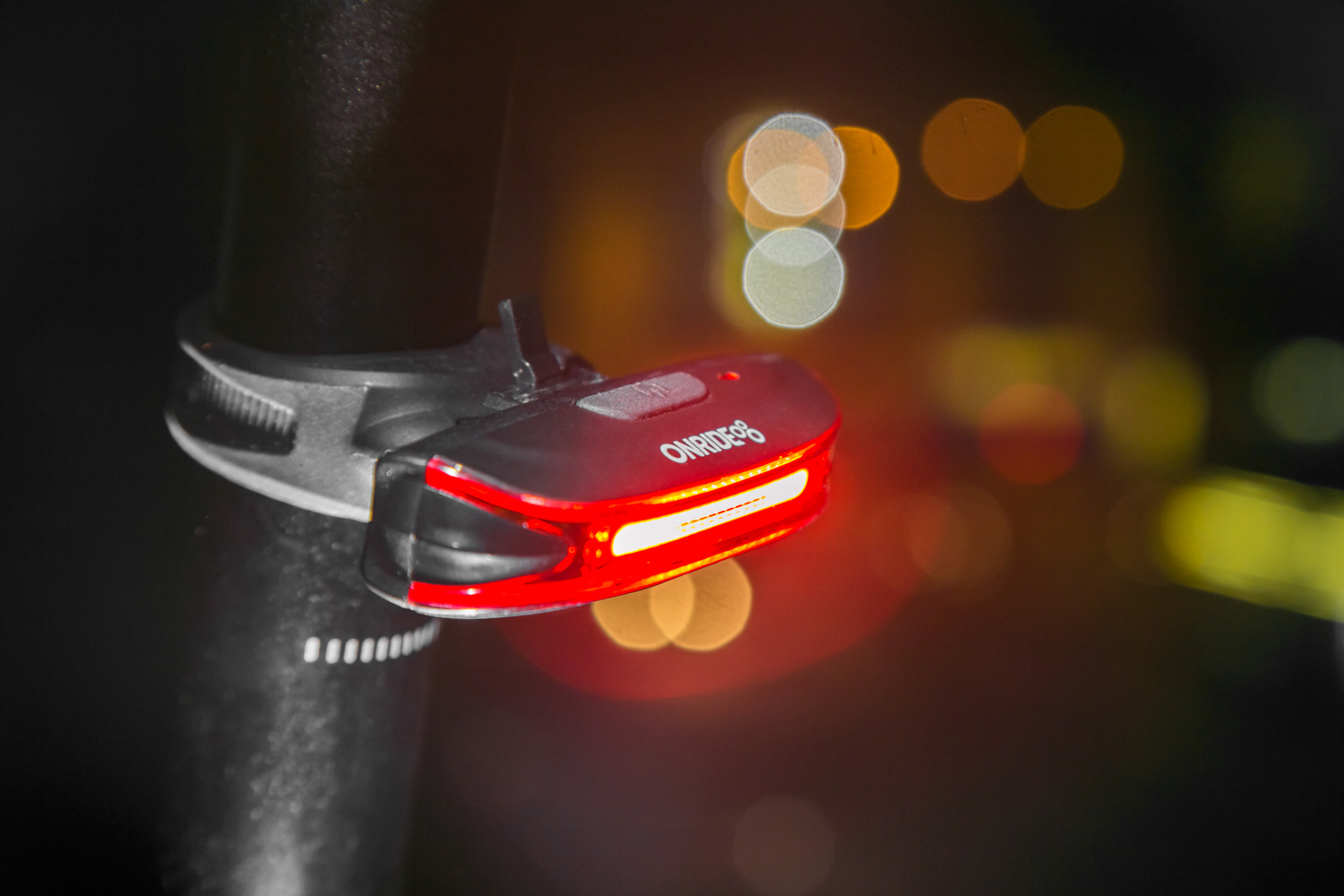

Розбірка, схема і переробка на Type-C зарядку для вело ліхтаря Oneride

Характеристики

Параметри (із сайту виробника):

• Виробник: Oneride
• Ємність акумулятора: 500 mAh
• Світловий потік: 65 Лм
• Зарядне: Micro USB
• Час зарядки: 2 години

Режими роботи:

• Постійний нормальний (25%) - до 6.5 годин
• Постійний середній (50%) - до 3 годин
• Постійний яскравий (100%) - до 1.75 години
• Повільно блимаючий нормальний (25%) - до 5.5 годин
• Повільно блимаючий яскравий (100%) - до 3 годин
• Швидко блимаючий середній (50%) - до 4 годин

Виміряні дані:

Режим	Струм споживання
Мінімальна яскравість	100 mA
Середня яскравість	200 mA
Максимальна яскравість	400 mA
Виключений (2.7V акум)	0.12 mA
Виключений (4.2V акум)	0.2 mA

Тобто на макс яскравості виходить що ліхтарик зможе просвітити в кращому випадку 500mAh/400mA = 1.25год, а сказали що світитиме 1.75год, трохи надбавили.

Струм споживання постійний і не змінюється при розрядці акумулятора, це означає що є LED драйвер, і ліхтарик світитиме однаково коли акум заряджений та коли розряджений.

Ліхтарик автоматично вимкнеться при розряді акумулятора до 2.4V. Щоб девайс знову запустився потрібно щоб напруга на акумуляторі була більшою за 2.7V.

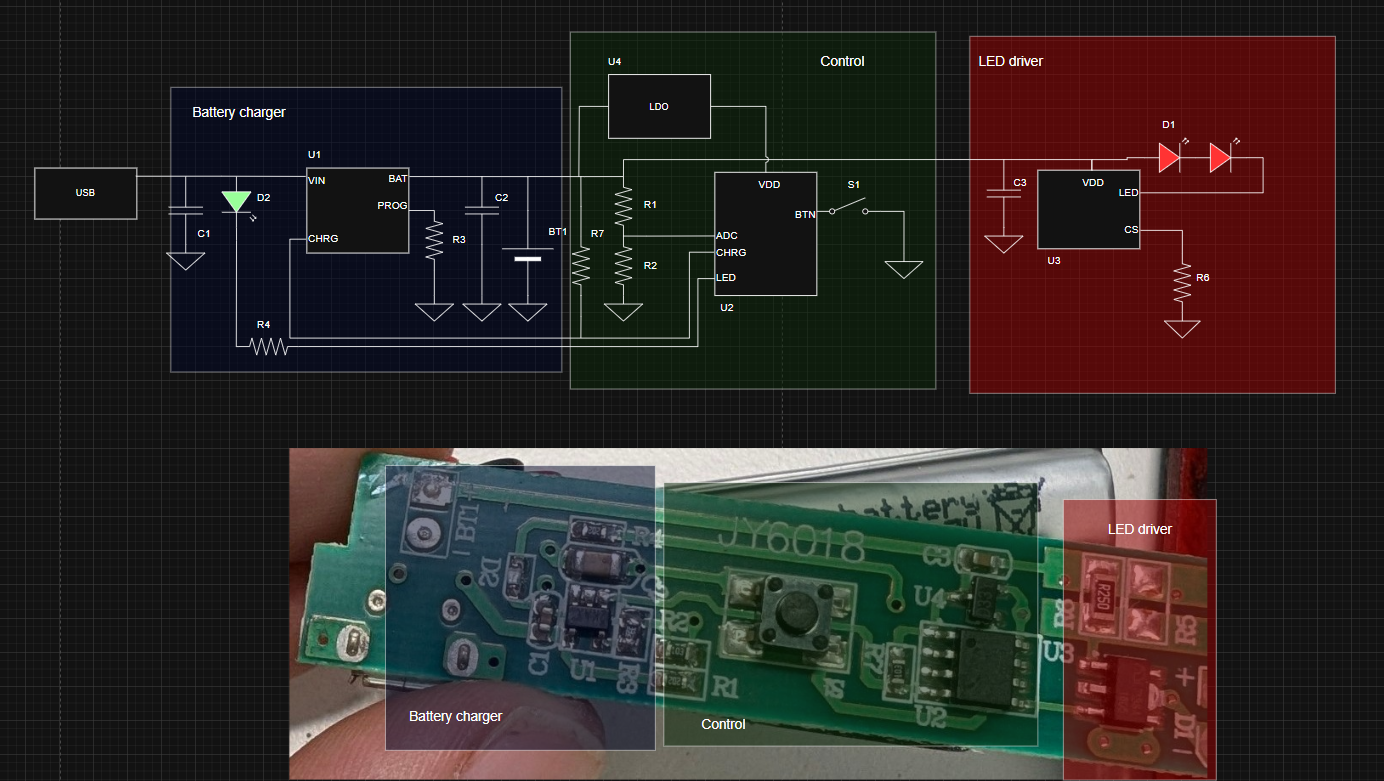

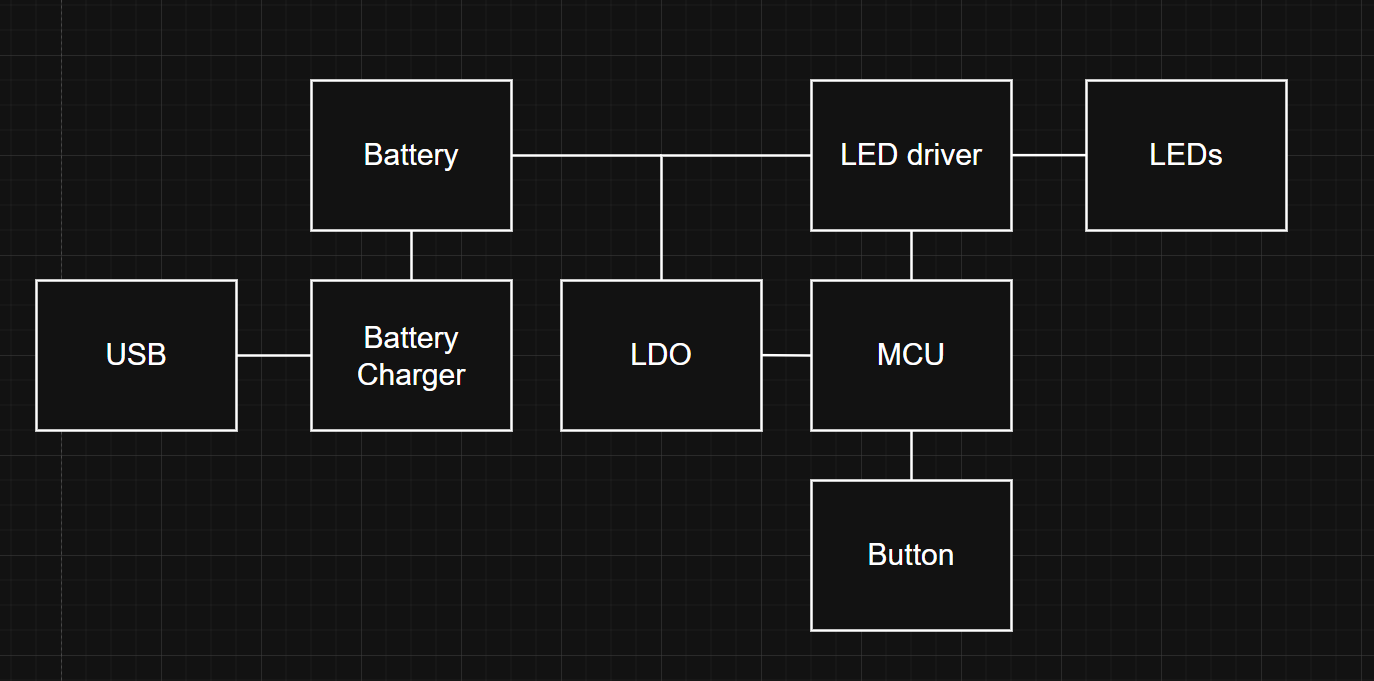

Схема

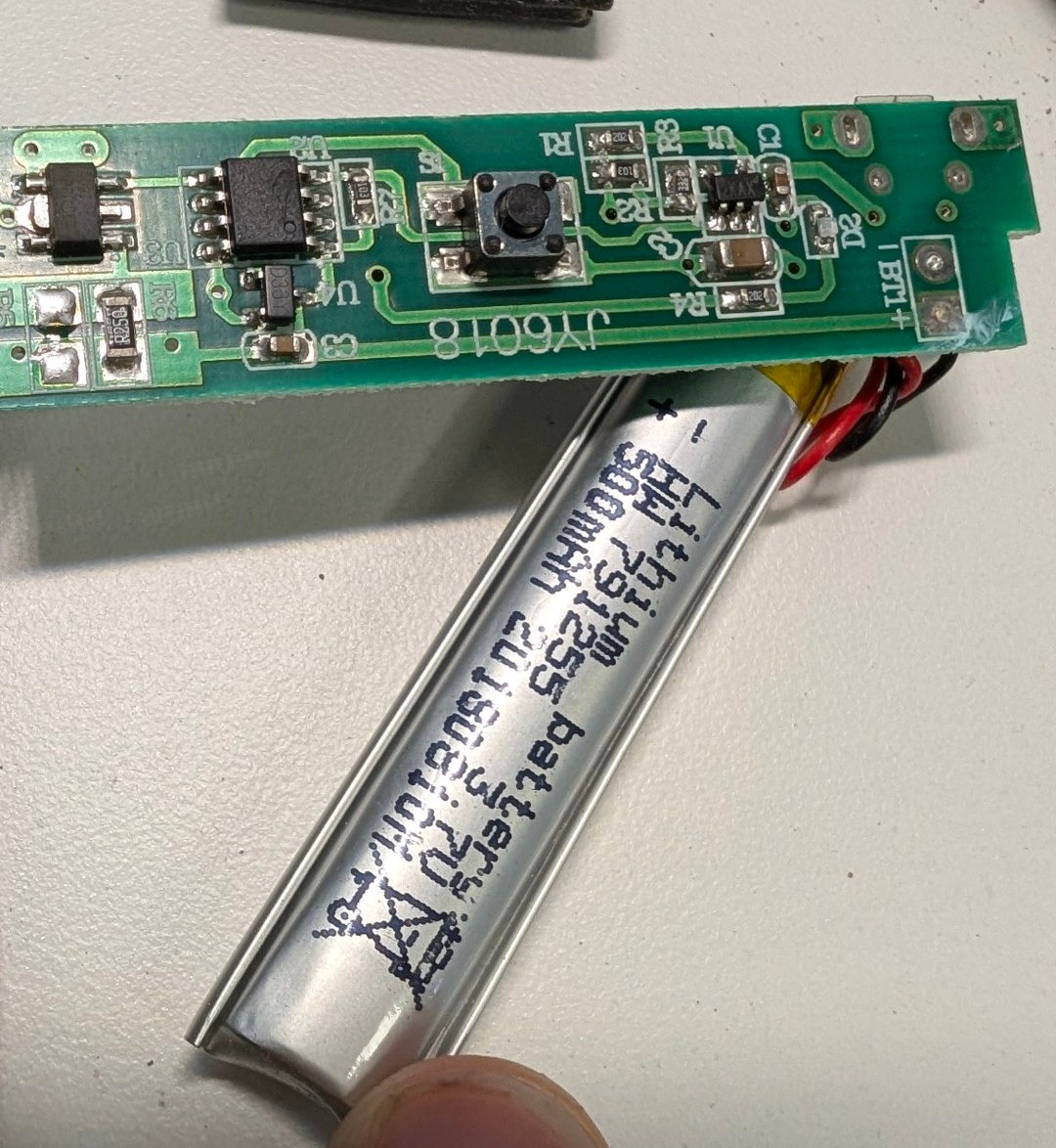

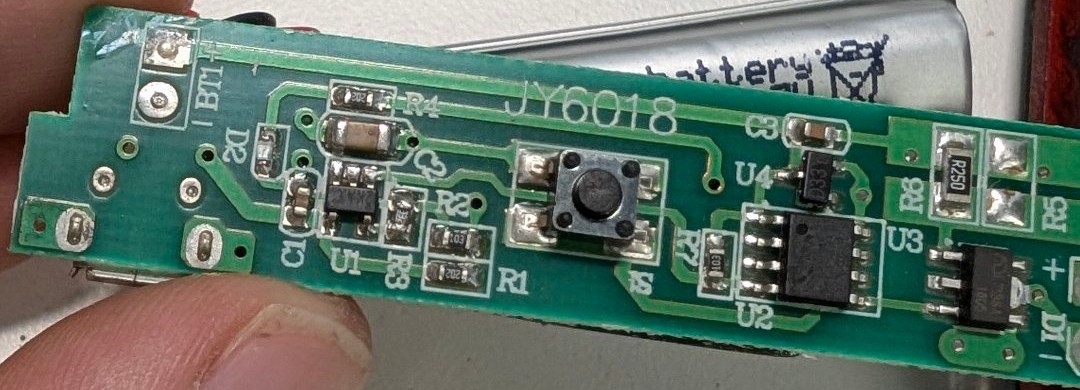

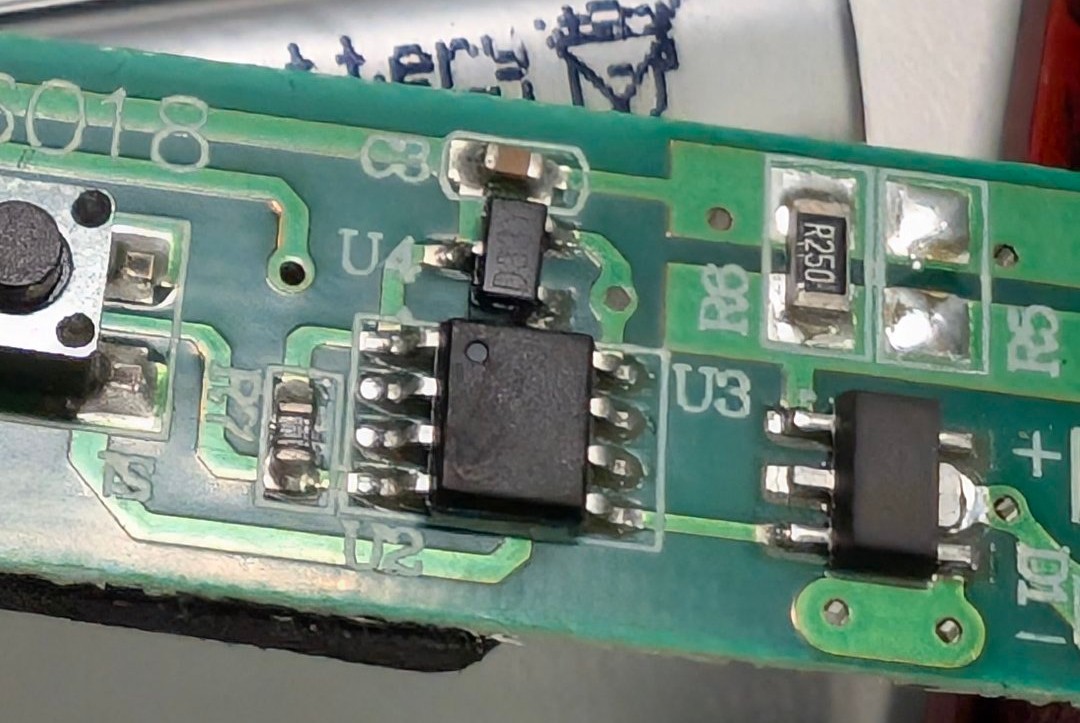

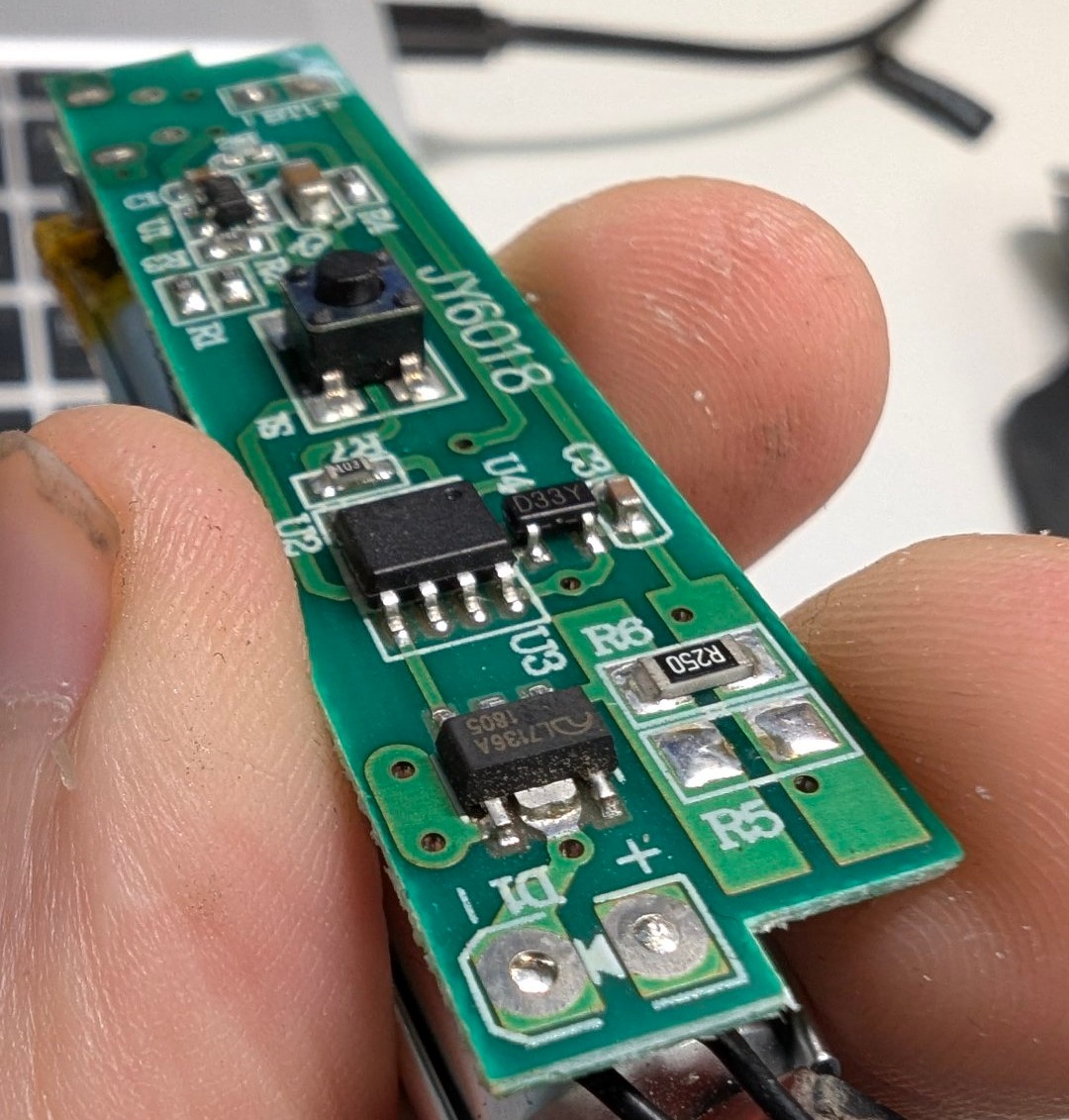

Список компонентів:

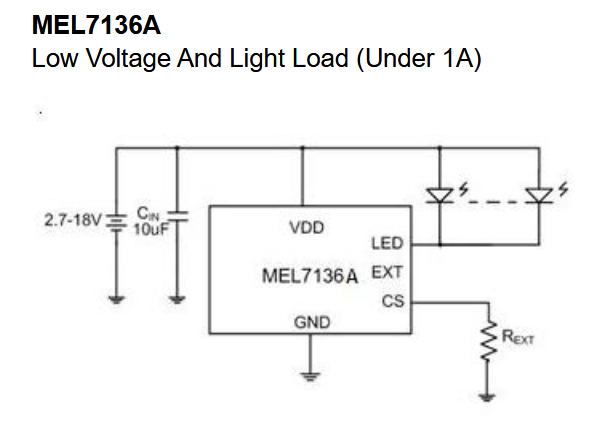

• MEL7136A - Linear Adjustable Constant Current LED Driver
• MCU - затерта назва, 8 ніжок

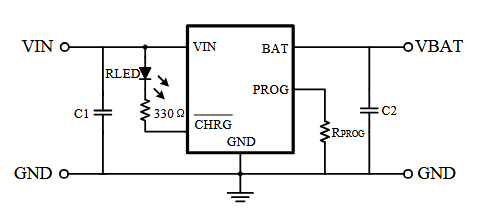

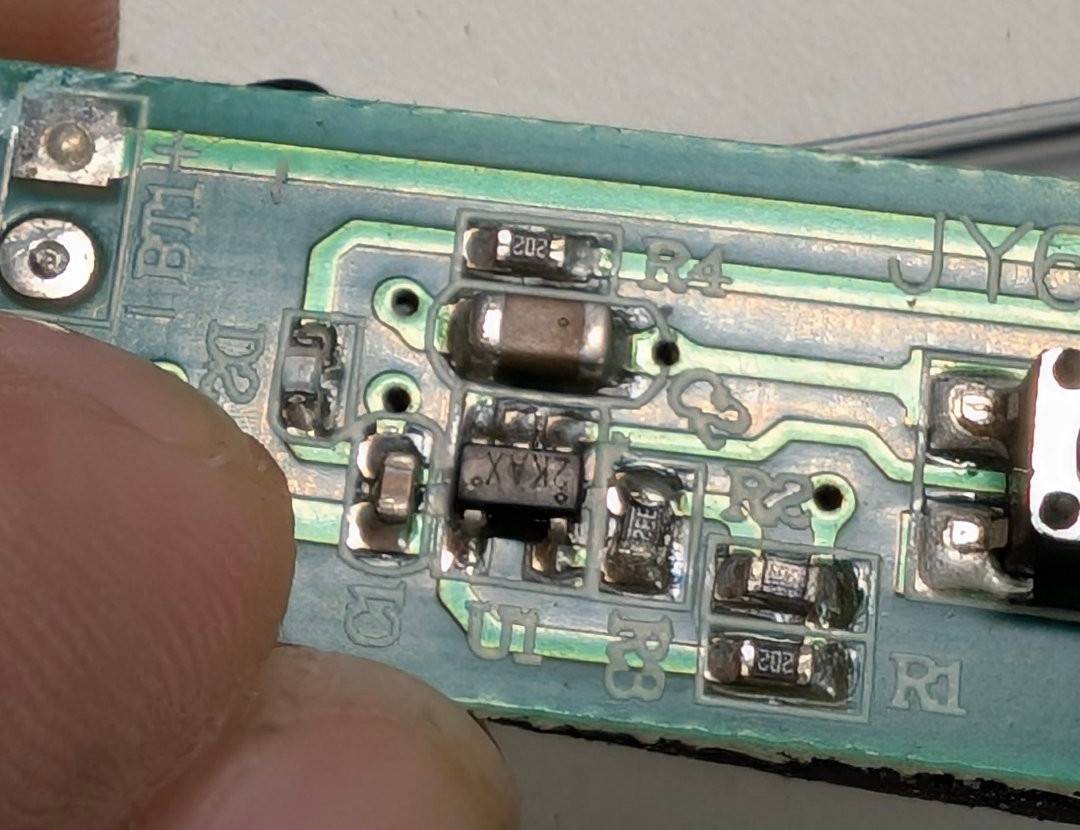

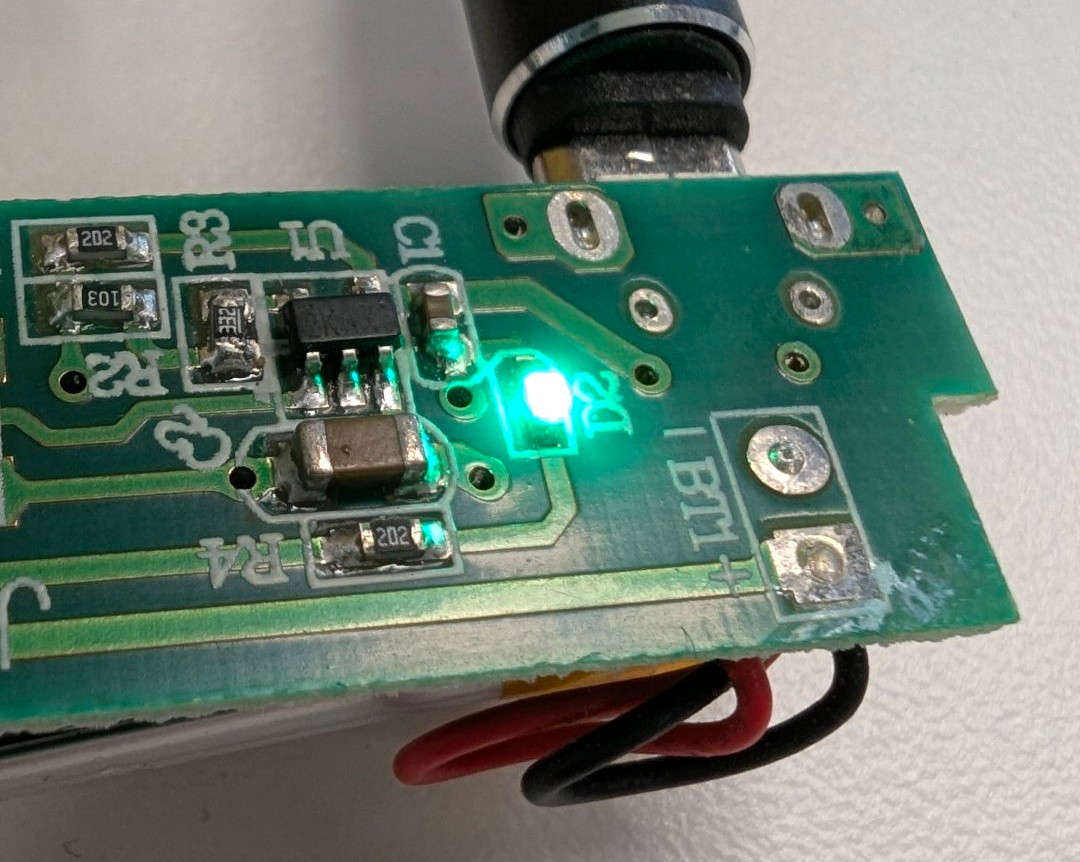

• XT4054 - мікросхема зарядки акумулятора, до 500mA макс
• D33Y - якась LDO, можливо AP7370-33Y-13

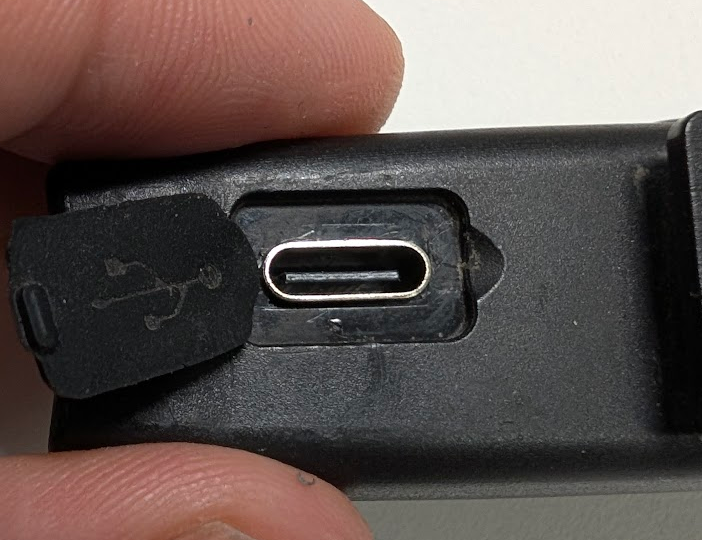

Заміна Micro USB на USB Type-C

При використанні роз’єму Type-C просто перепаяти коннектор замість micro USB не вийде. В micro USB напруга завжди 5V. Яку зарядку не підключиш - завжди буде живлення 5V. Type-C ж може видавати різну напругу (за умови використання Type-C<==>Type-C шнура. Якщо кабель Type-A<==>Type-C то буде лише 5V).

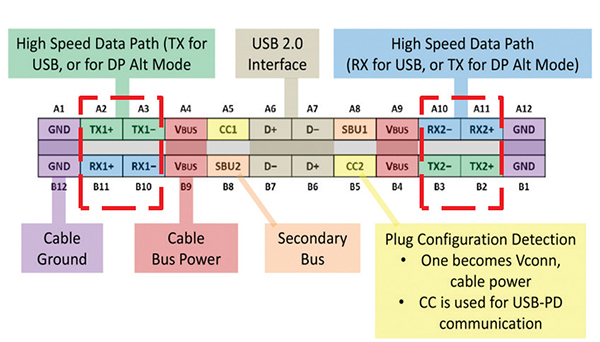

У Type-C виводів багато (якщо якісь не використовуються, то їх часто просто не підключають)

Нам потрібно сказати зарядному пристрою щоб він нам видав 5V. Для цього на виводи CC потрібно повісити резистор 5.1kOhm. В цьому випадку зарядний пристрій максимум зможе видати на пристрій до 15W при напрузі 5V.

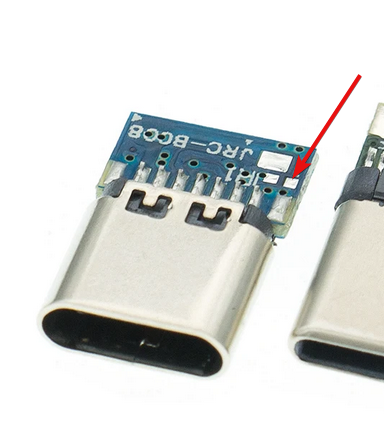

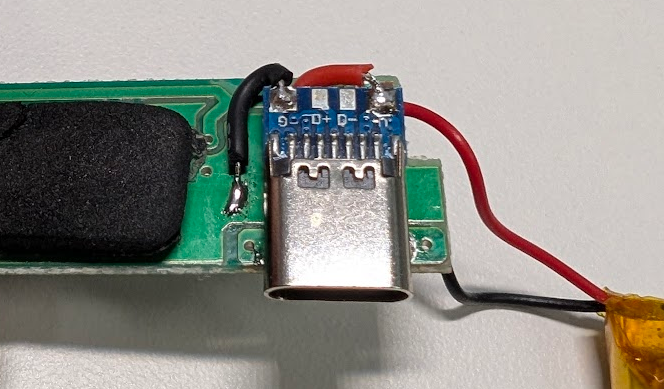

На алі продаються ось такі роз’єми USB Type-C, там де стрілка треба запаяти резистор, і тоді цей роз’єм працюватиме з будь-яким зарядним пристроєм.
